SKU 00022

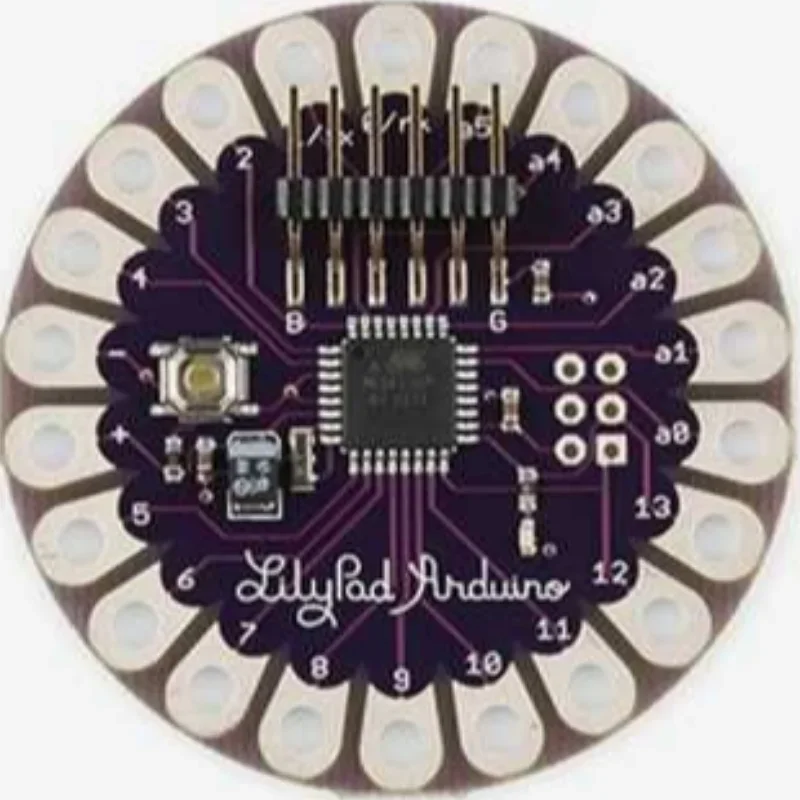

Arduino Lilypad
$10,00
$6,00
Liquidación
Disponible
Datos rápidos
- Microcontrolador
- ATmega328P a 8 MHz
- Alimentación
- 2,7 a 5 V (por ejemplo, una batería LiPo de 3,7 V) en los pétalos + y −
- Pines
- Pétalos 2 a 13 y a0 a a5; PWM en 3, 5, 6, 9, 10 y 11
- Programación
- Adaptador USB-serie FTDI de 6 pines (no incluido)
Características
Arduino redondo y plano, pensado para coserlo en ropa, mochilas o disfraces. Sus pines son pétalos con agujeros grandes para unir LEDs, sensores y botones con hilo conductor.
Usa un ATmega328P a 8 MHz y funciona con una batería de 3,7 V. No tiene USB: se programa con un adaptador USB-serie (FTDI) en el conector de 6 pines.
| Microcontrolador | ATmega328P a 8 MHz |
|---|---|
| Alimentación | 2,7 a 5 V (por ejemplo, una batería LiPo de 3,7 V) en los pétalos + y − |
| Pines | Pétalos 2 a 13 y a0 a a5; PWM en 3, 5, 6, 9, 10 y 11 |
| Programación | Adaptador USB-serie FTDI de 6 pines (no incluido) |
| Tamaño | Unos 5 cm de diámetro, delgada |
| LED integrado | Pin 13 |
¿Para qué sirve?
- Ropa y accesorios con luces (wearables)
- Disfraces y proyectos de arte con LEDs
- Proyectos cosidos con hilo conductor
Código de prueba
// Prueba del LilyPad: parpadea el LED de la placa (pin 13) y envía
// la lectura de A0 al Monitor serie a través del adaptador FTDI.
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
Serial.begin(9600);
Serial.println("LilyPad listo");
}
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // LED encendido
delay(500);
digitalWrite(LED_BUILTIN, LOW); // LED apagado
delay(500);
int lectura = analogRead(A0); // 0 a 1023 (0 V hasta el voltaje de la batería)
Serial.print("A0 = ");
Serial.println(lectura);
}
Conecta el adaptador FTDI al conector de 6 pines (GND con GND). En el IDE elige Herramientas > Placa > LilyPad Arduino y Procesador > ATmega328P. Abre el Monitor serie a 9600 baudios.
Precauciones
- No pases de 5 V: no la conectes a 9 V ni a 12 V.
- Revisa que los hilos conductores no se toquen entre sí: un cruce entre + y − descarga la batería y calienta el hilo.
- Antes de lavar la prenda, quita la batería; lava a mano y deja secar por completo antes de usarla.
Fuentes consultadas: SparkFun: LilyPad Arduino 328 Main Board · Cool Components: LilyPad Arduino 328. Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
