SKU 00019

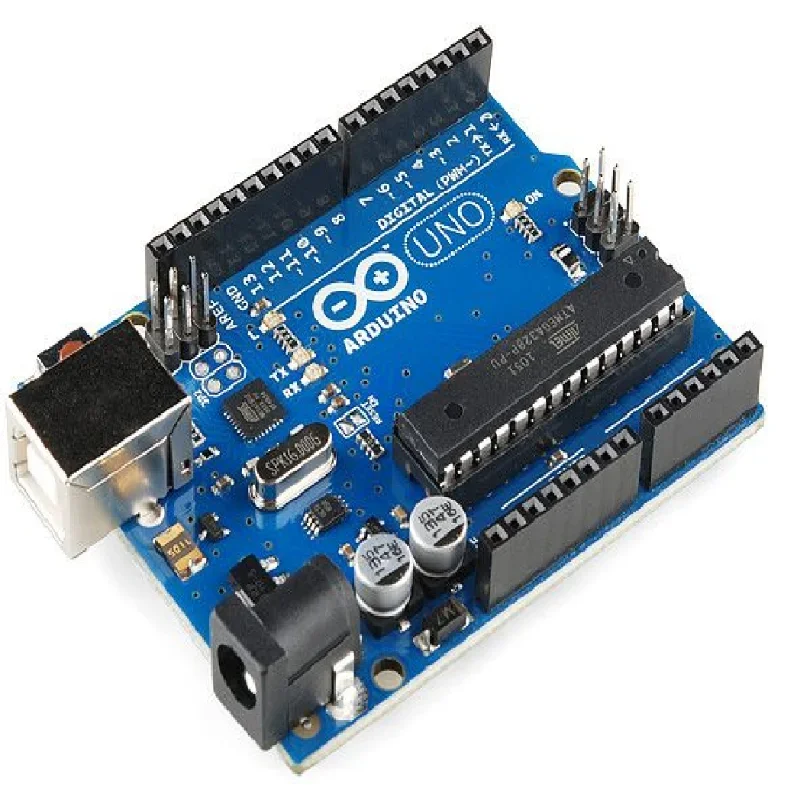

Arduino Uno R3
$13,50
Disponible
Datos rápidos
- Microcontrolador
- ATmega328P a 16 MHz
- Alimentación
- USB, o 7 a 12 V por el jack o el pin Vin
- Pines digitales
- 14 (D0 a D13); PWM en 3, 5, 6, 9, 10 y 11
- Entradas analógicas
- 6 (A0 a A5), 10 bits
Características
La placa más usada para aprender electrónica y programación: un ATmega328P a 16 MHz con 14 pines digitales, 6 entradas analógicas, conexión USB y conector para fuente externa. Casi todos los módulos, ejemplos y tutoriales de Arduino están pensados para ella.
Se programa desde el IDE de Arduino con el cable USB y no necesita nada más para empezar.
| Microcontrolador | ATmega328P a 16 MHz |
|---|---|
| Alimentación | USB, o 7 a 12 V por el jack o el pin Vin |
| Pines digitales | 14 (D0 a D13); PWM en 3, 5, 6, 9, 10 y 11 |
| Entradas analógicas | 6 (A0 a A5), 10 bits |
| Comunicación | Serie en 0 (RX) y 1 (TX); I2C en A4 (SDA) y A5 (SCL); SPI en 10 a 13 |
| Memoria | 32 KB Flash, 2 KB SRAM, 1 KB EEPROM |
| Corriente por pin | 20 mA recomendado |
| Salida de 3,3 V | 50 mA máx. |
| LED integrado | Pin 13 (marcado «L») |
¿Para qué sirve?
- Aprender programación y electrónica desde cero
- Probar sensores, módulos y shields
- Automatizar luces, riego, alarmas y proyectos escolares
- Prototipos antes de pasar a una placa más pequeña
Código de prueba
// Prueba del Arduino UNO: parpadea el LED de la placa (pin 13) y envía
// la lectura de A0 al Monitor serie.
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
Serial.begin(9600);
Serial.println("Arduino UNO listo");
}
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // LED "L" encendido
delay(500);
digitalWrite(LED_BUILTIN, LOW); // LED apagado
delay(500);
int lectura = analogRead(A0); // 0 a 1023 (equivale a 0 a 5 V)
Serial.print("A0 = ");
Serial.println(lectura);
}
En el IDE elige Herramientas > Placa > Arduino UNO y el puerto. Abre el Monitor serie a 9600 baudios. Si A0 está al aire, la lectura cambia sola; conéctalo a 5 V o a GND para ver 1023 o 0.
Precauciones
- Por el jack o Vin usa de 7 a 12 V; más voltaje calienta el regulador.
- No pidas más de 20 mA por pin: para motores, relés o tiras LED usa un transistor o un módulo.
- Muchas placas compatibles usan el chip CH340 para el USB; si la computadora no la reconoce, instala el controlador CH340.
- Los pines 0 y 1 se usan para cargar el programa: déjalos libres al subir el código.
Fuentes consultadas: Arduino: documentación del UNO R3 · Pimoroni: Arduino Uno Rev3 (especificaciones). Ficha preparada por Electrodrone; verifica siempre el voltaje de tu módulo antes de conectarlo.
